Robotska varilna celica RJH605
{{0}}osna robotska varilna celica, ponavljajoča se natančnost ±0,06 mm
- Zasnovan z votlo strukturo in lahko roko
- Kompaktna struktura, ki zagotavlja najboljšo lego varilnega gorilnika in izboljša stabilnost dovajanja žice
- Enostavno upravljanje, enostavno programiranje
- Zagotovite humaniziran in profesionalen paket varilnih postopkov
- Podpora za oddaljeni dostop in pogled v realnem času stanja delovanja varilnega robota
- Na voljo za prilagajanje, OEM in ODM.
Opis
Tehnične parametre
Ključne značilnosti varilne robotske celice

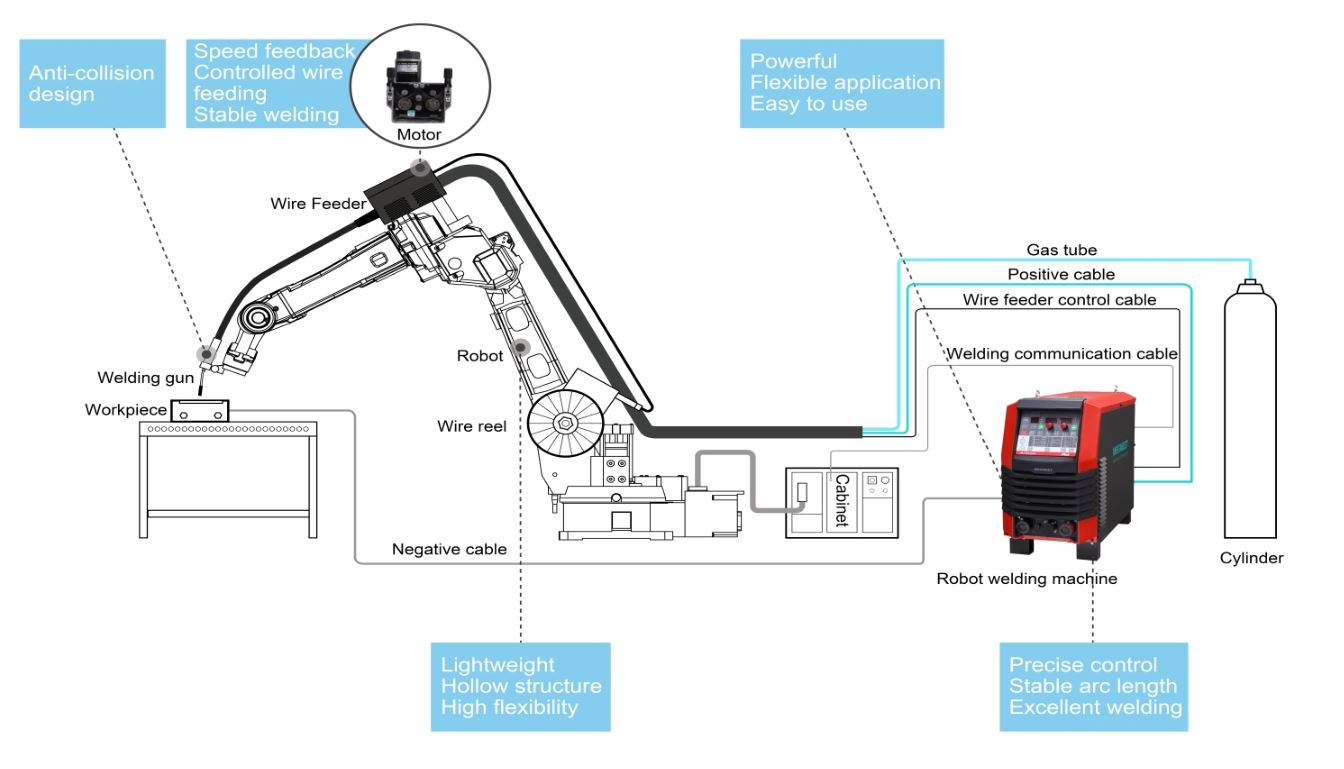

Avtomatsko robotsko varilno enoto v glavnem sestavljajo varilni robot, pozicioner in miza za varjenje, ki lahko izvaja funkcije ročnega podajanja, vpenjanja, razkladanja in avtomatskega varjenja.
Varilni robot ima lasten varilni stroj, varilni gorilnik in podajalnik žice ter združuje več funkcij, kot so hitra uvedba postopka varilnega stroja, obločno varjenje s prekinitvami, varjenje s prepletanjem, povezava pozicionerja in preprečevanje trčenja, oddaljeno imenovanje in trčenje odpoved.
1. Zadostna nosilnost: 5 kg.
2. Hitro prestavljanje, stabilno delovanje in natančno pozicioniranje.
3. Posebej zasnovan s kompaktno strukturo, lahko deluje v skoraj ravninskem, ozkem prostoru.
4. Podlaket je votla struktura, zaradi česar je signalna linija napeljave in ožičenje sapnika bolj razumna in daleč od motenj zunanje opreme.
5. Zagotovite različne učinkovite in jedrnate pakete varilnih postopkov, tako da lahko začetniki brez izkušenj z varjenjem enostavno začnejo, kar močno izboljša učinkovitost in zmanjša stroške dela.
6. Opremljen z novo generacijo obeska in poučevanja.
7. Bogate funkcije, s funkcijo pozicioniranja pri varjenju.
8. Konfiguracija varilnega stroja je preprosta in združljiva z različnimi znamkami moči varilnih strojev.
9. Podpira dva načina komunikacije: analogno količino in vodilo.
10. Ima različne funkcije tkanja: tkanje z enkratno funkcijo, trapezoidno tkanje in spiralno tkanje.
11. Ima funkcijo splošnega nadzora varjenja, ki jo je enostavno odpraviti na kraju samem ...
Uporaba robotskih varilnih celic RJH605
Varilno robotsko celico RJH605 je mogoče opremiti z različnimi vrstami varilnih pištol za izvajanje različnih varilnih postopkov, kot npr.Obločno varjenje, uporovno varjenje, točkovno varjenje, argonsko obločno varjenje, MIG varjenje, lasersko varjenje, plazemsko varjenjein itd. Poleg tega se lahko ta varilna celica uporablja tudi za doseganje robotskega lepljenja in rokovanja.
Robotska varilna celica RJH605 se pogosto uporablja v industrijah, kot so avtomobili, motorna kolesa, gradbeni stroji, splošni stroji, kmetijski stroji, strojna oprema, pohištvo in medicina za avtomatsko varjenje.
Primer uporabe 1 – avtomatska varilna delovna postaja avtomobilskega podjetja
Celotna shema varjenja je preprosta in praktična. Povprečni proizvodni cikel je štiri kose na minuto, na dan pa lahko zvarimo od 1 do 2000 kosa izdelkov, kar zmanjša delovno intenzivnost varilca in izboljša kakovost proizvodnje.
Primer uporabe 2 – robotska varilna celica podjetja za avtomobilske dele
Postopek varjenja uporablja dvo-pulzno večkanalno metodo, ki prihrani polovico dela v primerjavi z ročnim varjenjem. Kakovost varjenja je stabilna s čudovitim varjenjem. Poleg tega je enostaven za uporabo.
Primer uporabe 3 – varilna delovna postaja drugega podjetja za avtomobilske dele
Delovna postaja uporablja napredno tehnologijo CMT (tehnologija varjenja s prehodom na hladne kovine) in tehnologijo varjenja ribjih lusk. Material za varjenje je predvsem aluminijeva zlitina.
Tehnični parametri varilne robotske celice HCNC-Group
Model | RJH605E | |
Stopnja svobode | 6 | |
Obremenitev Maks./Naziv | 5 kg | |
Največji delovni radij | 1441 mm | |
Ponavljajoča se natančnost pozicioniranja | ±0,06 mm | |
Obseg gibanja | J1 | ±150 stopinj |
J2 | -145 stopinj/+60 stopinj | |
J3 | +30 stopinj/+270 stopinj | |
J4 | ±120 stopinj | |
J5 | -110 stopinj/+140 stopinj | |
J6 | ±360 stopinj | |
Nazivna hitrost | J1 | 2,58 rad/s, 148 stopinj/s |
J2 | 2,58 rad/s, 148 stopinj/s | |
J3 | 2,58 rad/s, 148 stopinj/s | |
J4 | 3,93 rad/s, 225 stopinj/s | |
J5 | 3,93 rad/s, 225 stopinj/s | |
J6 | 3,93 rad/s, 225 stopinj/s | |
Največja hitrost | J1 | 3,87 rad/s, 222 stopinj/s |
J2 | 3,87 rad/s, 222 stopinj/s | |
J3 | 3,87 rad/s, 222 stopinj/s | |
J4 | 5,89 rad/s, 337,5 stopinj/s | |
J5 | 5,89 rad/s, 337,5 stopinj/s | |
J6 | 5,89 rad/s, 337,5 stopinj/s | |
Dovoljeni vztrajnostni moment | J6 | 0.035 kg.㎡ |
J5 | 0.3 kg㎡ | |
J4 | 0.3 kg㎡ | |
Dovoljeni navor | J6 | 15 Nm |
J5 | 35 Nm | |
J4 | 35 Nm | |
Aplikacijsko okolje | Temperatura | 0-45 stopinj |
Vlažnost | 20%-80% | |
drugi | Izogibajte se stiku z vnetljivimi, eksplozivnimi ali jedkimi plini in tekočinami ter se izogibajte elektronskim virom šuma (plazma) | |
Dolžina kabla obeska za učenje | 8m | |
Dolžina priključne linije ohišja in omarice | 5m | |
I/O parameter | Borovi: vhod 32 zatičev, izhod 31 zatičev (alarmna lučka nadzorne kabine zaseda 1 zatič) | |
Signalna linija rezervirana | / | |
Pnevmatska cev | / | |
Kapaciteta baterije | 2,5KVA | |
Nazivna moč | 2KW | |
Nazivna napetost | Enofazni AC 220V 50HZ | |
Nazivni tok | 10.8A | |
Stopnja zaščite robotske roke | IP50 | |
Stopnja zaščite električne omarice | IP50 | |
Način namestitve | Na zemlji, obrnjen obesek, stranski obesek | |
Velikost električne omarice | 640mm(Š)×460mm(T)×620mm(V)-navpično | |
Naša tovarna
Robotska dejavnost HCNC-Group vključuje raziskave in razvoj, proizvodnjo in prodajo industrijskih robotov ter avtomatizirane proizvodne rešitve za različne industrije. S prizadevanji naše močne ekipe za raziskave in razvoj smo neodvisno oblikovali in razvili industrijske robote in robotske delovne enote za različne namene, kot so varjenje, brizganje, nakladanje in razkladanje ter rokovanje. Oblikovali smo celovit nabor rešitev na področju 3C, gospodinjskih aparatov, kuhinjske posode, avtomobilov in motociklov ter vstopili v sistem dobavne verigeJabolko, HP, Dell,inMicrosoftov. Na področjih podrazdelitve, kot je poliranje in preseganje mednarodnih blagovnih znamk, je bila zanesljivost uporabe v industriji preverjena.
